Mode d'emploi du logiciel C34-Gonio
Fenêtre de saisie d'un Relevé
retour

Voir aussi : Fenêtre de saisie d'un Exercice - Fenêtre de saisie d'une Equipe - Fenêtre de saisie d'un Relevé - Le fichier CEX - Utilisation des cartes - La liste des points dégagés -

Principe

Un relevé désigne en fait la position d'une équipe à un moment passé, présent et même futur. En plus de la position de l'équipe sont enregistrées la force et la direction du signal reçu s'il y a lieu.
Sous la forme d'un relevé on peut donc, par exemple, enregistrer :
- l'endroit où se trouve une équipe en attente, ou bien, pour la balise, sa position supposée.
- l'endroit où une équipe a été envoyée. Le marqueur prendra alors un fond jaune au lieu de blanc.
- l'endroit où l'équipe n'a pas entendu de signal, possibilité utile lors d'un ratissage.

On peut enregistrer jusqu'à 99 relevés pour une équipe.
On ne peut pas annuler un relevé. En cas d'erreur il suffit de l'invalider pour qu'il n'apparaisse pas sur la carte

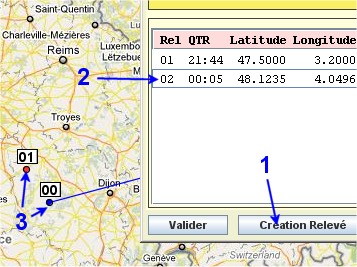

Ouverture de la fenêtre "Relevé"

Création d'un nouveau relevé : bouton [Création Relevé] à partir de la fenêtre "Exercice" (repère
1)
Affichage des propriétés d'un relevé :
- par clic sur le relevé dans la liste de la fenêtre "Equipe" (repère
2)
- par clic dans la carte sur le point correspondant à un relevé (repère
3). Cette opération ouvre également la fenêtre "Equipe" correspondante.
Voir section ci-dessous.

La fenêtre "Relevés" est de couleur magenta. Elle est plus dense en informations et son fonctionnement est un peu plus complexe que les autres fenêtres.

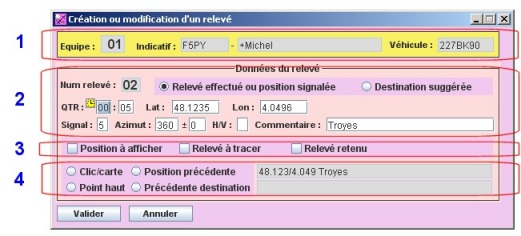

Description de la fenêtre

1 - La zone supérieure rappelle le numéro et la composition de l'équipe. Il importe d'y jeter un coup d'oeil avant de saisir les propriétés du relevé pour s'assurer qu'on rattache celui-ci à la bonne équipe. On ne peut pas modifier le numéro d'équipe d'un relevé.
2 - Le cadre "Données du relevé" comporte des valeurs obligatoires (l'heure et le lieu) et des informations facultatives. Certains contrôles de vraisemblance sont effectués lors de la saisie (valeur de la longitude inférieure à 90 degrés, par exemple) mais il importe de se relire avant de valider.
Remarque : à part le numéro de relevé, toutes les informations peuvent être modifiées ou complétées par la suite.
3 - Les trois cases à cocher pemettent de choisir si et comment le relevé sera affiché sur la carte.
4 - Cette zone regroupe quatre boutons qui facilitent la saisie de la position de l'équipe

Le fonctionnement des deux boutons classiques [Valider] et [Abandonner] est évident.

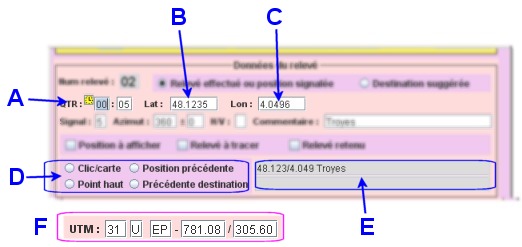

Saisie des données obligatoires

Un relevé est caractérisé au minimum par l'heure à laquelle il a été effectué et par la position affectée à l'équipe, que ce soit sa position réelle ou la destination qui lui est attribuée par le PC. La position géographique doit être exprimée en degrés décimaux, format le plus simple, le plus compact et le plus précis. On peut utiliser également la notation UTM ou plus exactement MGRS (exemple d'affichage : repère
F de la figure)

A :
heure sous la forme hh:mm, l'heure étant notée de 0 à 24. Le plus rapide pour la saisir est de cliquer sur le bouton représentant une montre jaune qui permet de récupérer l'heure de l'ordinateur, quitte à la modifier si nécessaire.

B :
Latitude du lieu où se trouve l'équipe ou du lieu où elle devra se rendre.
C :
Longitude en DD. Les longitudes "ouest" sont affectées d'un signe négatif (exemple : -2.89)

D : groupe de quatre boutons facilitant la saisie de la position :
-
Clic/carte : sélectionner le bouton puis clic-gauche sur la carte à l'endroit concerné. Ramener le curseur sur la fenêtre pour faire afficher la position cliquée.
-
Point haut : en cliquant sur ce bouton une boîte de dialogue apparaît qui permet de choisir un lieu préenregistré dans le fichier SitesPH.txt (que ce soit un point dégagé ou le QRA d'un des opérateurs). Voir page ********
-
Position précédente : si l'équipe n'a pas bougé depuis son précédent relevé, sa position précédente est récupérée en sélectionnant ce bouton.
-
Précédente destination : si le précédent relevé était un endroit où a été envoyé l'équipe, il suffit de cliquer sur ce bouton pour récupérer cette position, quitte à la corriger légèrement si l'équipe ne s'est pas rendue exactement à l'endroit prévu.

E : Ces deux champs contiennent la position (en DD ou MGRS) du relevé précédent (ou de la destination proposée par le PC) suivie du commentaire accompagnant le relevé précédent. Ils permettent de s'assurer que la position précédente correspond bien à la position à enregistrer pour le présent relevé.

Note : Pour choisir le format MGRS (repère
F de la figure) il suffit de cliquer sur le bouton U de la fenêtre "Exercice" (voir page Fenêtre de saisie d'un Exercice)

Ces informations sont suffisantes, la saisie peut être validée par appui sur le bouton [Valider]




Saisie des propriétés du relevé

Deux champs sont particuliers : "Signal" et "Azimut". Ils peuvent prendre des valeurs qui leur donnent des significations peu évidentes au début de l'utilisation de l'application.

Signal : force du signal, valeur numérique allant de "0" (pas de signal, ou non significatif) jusqu'à "9" ainsi que "+", dans le cas où le signal est "S9+"
La couleur du trait ou de l'étoile tracé sur la carte dépend de la force du signal:
- Noir : pas de signal
- Bleu : signal faible à modéré (S1 à S7)
- Rouge : signal fort à très fort (S9 à S9+)

Azimut : direction de la balise mesurée en degrés avec la boussole par rapport au nord magnétique (NM). On néglige la déclinaison magnétique.
Il peut prendre les valeurs suivantes :
- 0 degrés : direction du nord ou valeur non significative
- 1 à 359 degrés : angle par rapport au NM
- 360 degrés : valeur particulière indiquant que le signal est non audible (Signal = "0") ou bien qu'il est entendu dans toutes les directions (Signal = "1" à "+"). Le tracé n'est pas celui d'un trait mais d'une étoile, ou bien c'est le symbole de la balise qui est affiché.

+ - : incertitude sur la mesure de la direction. C'est un nombre de 0 à 90. Cette valeur facultative permet de relativiser la précision du relevé gonio, une valeur nulle indique un relevé net et précis.

H/V : polarisation du signal reçu. Indication facultative qui peut prendre les valeurs "H" pour "horizontale" ou "V" pour "verticale" et permettre au PC de se faire une idée de la visibilité de la balise.

Commentaire : information facultative saisie par l'opérateur mais qui peut aussi être générée par l'application comme, par exemple, dans le cas d'une destination suggérée issue de la liste des points hauts. Ce commentaire apparaîtra aussi dans les points de situation, dans le rapport...


Choix entre "Relevé" et "Destination suggérée"

La position saisie peut avoir deux significations :
- réelle, actuelle : elle est celle de l'équipe ou de la balise
- future : c'est, par exemple, un endroit où le PC suggère à une équipe de se rendre pour écouter le signal.
L'action sur le groupe de boutons "
Relevé effectué ou position signalée" ou "Destination suggérée" détermine le choix.

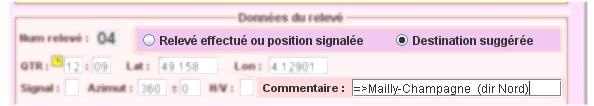

Le libellé du champ
Commentaire sur la figure ci-contre est en réalité composé de :
"=>" signe indiquant que le lieu cité est une destination
"Mailly-Champagne" est le libellé du point haut choisi dans la table "SitesPH.txt"
"(dir Nord)" a été ajouté par l'opérateur après le choix du site
Sur la carte, la couleur du fond de l'étiquette de l'équipe est jaune si la position est une Destination suggérée


Affichage du relevé sur la carte

Plusieurs possibilités sont proposées par l'application en utilisant les cases à cocher :
- Position à afficher,
- Relevé à tracer,
- Relevé retenu.

Les différentes combinaisons correspondent aux cas suivant :
   Cas

 Position à afficher

 Relevé à tracer

 Relevé retenu

 Affichage
 A  Relevé goniométrique de bonne qualité

 X

 X

 X

étiquette et trait
 B  Relevé goniométrique de qualité douteuse mais à tracer

 X

 X


étiquette et trait pointillé
 C  Relevé goniométrique écarté parce que sans intérêt

 X


 X

étiquette seule
 D  Position d'une équipe sans relevé gonio

 X


étiquette seule
 E  Destination

 X


étiquette seule
   Position ou relevé gonio à ne pas afficher

 X

 X

pas d'affichage

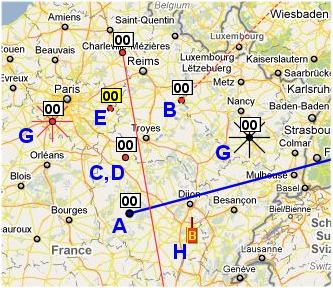

On peut voir sur la carte ci-jointe les différents cas listés ci-dessus et d'autres dépendant de la valeur du champ Signal

A : relevé gonio, Signal = "7", relevé en cours de modification, le trait étant en double épaisseur
B : relevé gonio de qualité douteuse mais conservé provisoirement, trait en pointillé
C : position de l'équipe sans relevé gonio donc pas de trait.
D : relevé écarté car n'ayant pas ou plus d'intérêt, le trait est masqué
E : destination suggérée à l'équipe; étiquette en jaune
G : Relevé correspondant à une écoute du signal sans mesure de direction (rouge=signal fort) ou négative (noir= pas de signal)
H : position de la balise




Sélection d'un relevé par clic sur la carte

Il est possible d'ouvrir la fenêtre d'un relevé particulier en cliquant sur le point correspondant.
Pour cela il est nécessaire de fermer les fenêtres "Equipe" et Relevé" éventuellement ouvertes car une seule fenêtre de chacun de ces types est autorisée
- Cliquer simplement sur le point situé en dessous de l'étiquette de l'équipe
- puis déplacer le curseur de la souris sur la fenêtre "Exercice" : la fenêtre "Equipe" puis la fenêtre "Relevé" s'affichent
- passer le curseur de la souris au dessus de la carte : le trait du relevé en cours de modification s'affiche en double épaisseur
